гидравлический трубогибочный станок из нержавеющей стали, квадратные трубы / трубогибы для продажи

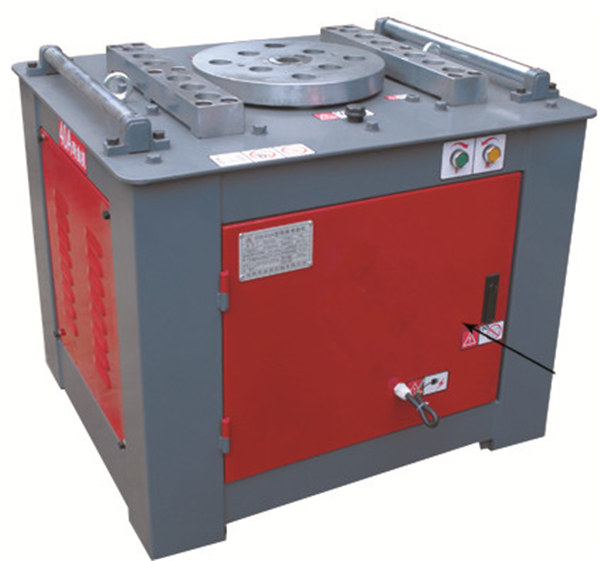

Гидравлический трубогибочный станок из нержавеющей стали квадратные трубы круглые трубогибы для продажи

Применение продукта

Малый стальной трубогибочный станок В основном используется для разнообразия материалов различной толщины, различных диаметров стальных труб, труб из нержавеющей стали, изогнутых в форме дуги.

Пожалуйста, обратите внимание

1.Данная серия используется только для гибки труб под углами от 0 до 180 градусов. Если вы хотите изгибать дугу, у нас есть другая серия трубогибочных станков.

2. Если ваш диаметр трубки составляет 24 мм, вы хотите выбрать гибочную машину модели WG-26, но если мы рекомендуем вам большую модель, пожалуйста, поймите нас.

Потому что мы рекомендуем модель в соответствии с материалом вашей трубы, диаметром трубы, толщиной трубы, радиусом изгиба трубы, мощностью станка и т. Д.
Технический параметр применим только к нашей обычной трубке из углеродистой стали на китайском рынке. Надеюсь, вы понимаете нас.

Технический параметр
модель
JX / LZ-26
JX / LZ-38
JX / LZ-51
JX / LZ-76
JX / LZ-100/150
Изгиб диаметр
≤26mm
≤38mm
≤51mm
≤76mm
Индивидуальные
Толщина Область
≤2mm
≤3mm
≤3mm
≤3mm
Высокая скорость изгиба
20 ° / сек
10-20r / мин
4-6r / мин
3-5r / мин
Количество углов изгиба
9
9
9
9
Максимальный угол изгиба
180
180
180
180
Минимальный угол изгиба
5
5
5
5
Мощность двигателя
1.1kw
3кВт-4pole
3кВт-4pole
4kw-4pole
Источник питания
380 В, 50 Гц, 3-фазный переменный ток или индивидуальные
Напряжение ножного переключателя
DC 5V
DC 5V
DC 5V
DC 5V
Размеры (мм)
850x600x850
920x650x850
930x680x850
940x750x850
Вес
180кг
210kg
260kg
300кг

Принцип структуры

JX/ WG-38/51/76 интеллектуальный программируемый микрокомпьютер Гибочный станок для гибки стальных труб с ЧПУ состоит из устройства для зажима трубы (встроенная пресс-форма для зажима трубы), изгибающего рабочего устройства, включая колесо типа и внешнее вращающееся устройство, изгибающий двигатель plsnt, коробку переключения скоростей и т. д., устройство управления с ЧПУ и так далее.

Сначала включите педаль, двигатель вращается по часовой стрелке с помощью треугольника на редукторе для замедления, а затем, когда используется главный выходной вал редуктора, чтобы перевести поворотное рабочее устройство в нужное положение, автоматический реверс двигателя, отогнуть рабочее устройство обратно к стойкам самолета, отключить отключение, отключить цепь. остановка двигателя завершена.

Мы порекомендуем подходящую конструкцию для вас в соответствии с вашим требованием. Когда мы сгибаем квадратную форму и мы должны вынуть трубку из штампов, конструкция 2 будет соответствовать вашему требованию. Но если выбрать структуру 1, трубка не будет вынимать после изгиб квадратной формы.

Быстрые Детали

Состояние: Новый
Место происхождения: Китай (материк)
Фирменное наименование: JIAXIN
Тип аппарата:Трубогибочный станок
Сырье: стальной стержень
Материал / Металл Обработано: Круглая стальная труба, Труба из нержавеющей стали, Квадратная труба, Плоская сталь и т. Д.
Мощность: Микрокомпьютер ЧПУ Управление углами
Автоматизация: Полуавтоматическая
Дополнительные услуги: гибочная труба
Сертификация: ISO 9001: 2000
Предоставленное послепродажное обслуживание: инженеры доступны для обслуживания
